特點

1.   質量流量計技術特點：新一代微機電（MEMS）技術，自適應信號處理技術，數值仿真技術設計。具有精度高、穩定性好、量程比寬、抗干擾、壓損小。
2.   主要功能：流量數據采集/處理、記錄/顯示，滿足就地、遠程監測需求。 安裝方便，維護簡單。
3.   適用范圍：氧氣O2 / 氮?dú)釴2 / 氬氣Ar / 天然氣LNG 。通徑DN3-DN20，壓力0-2.5Mpa，溫度 -20-85°C
4.   應用場合：醫療、制藥、半導體生產工藝過程如擴散、氧化、分子束外延、CVD、等離子刻蝕、濺射、離子注入、以及真空鍍膜、光纖熔煉等；實驗室微反應裝置, 混氣配氣系統, 毛細管測量氣相色譜儀, 光纖制造工藝；石油化工、冶金、焊接等過程控制。

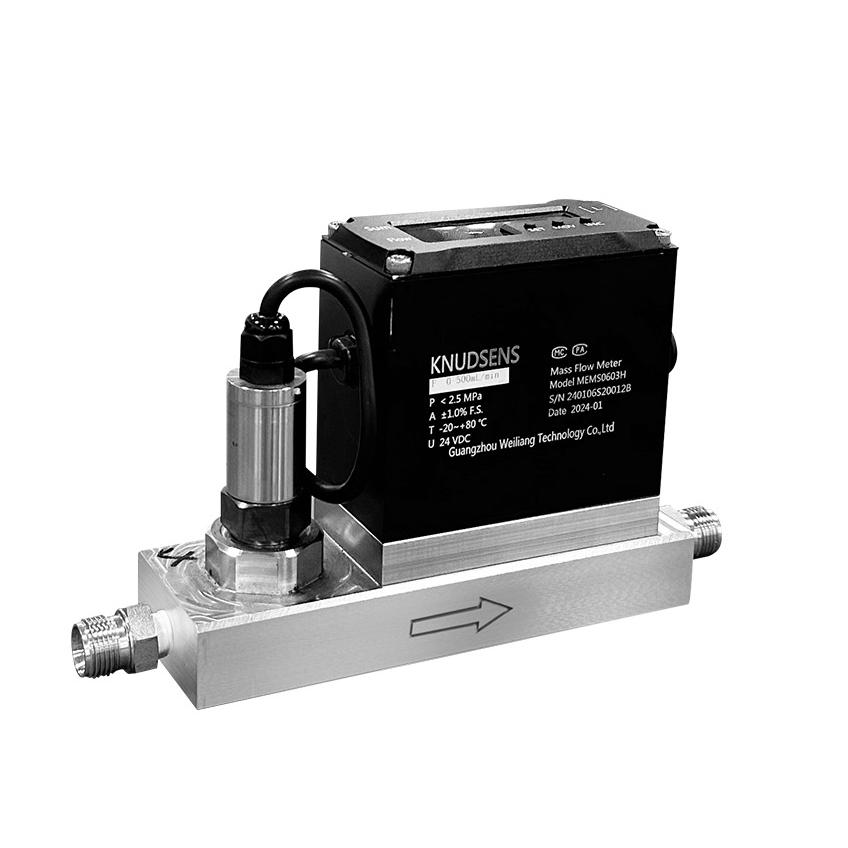

MEMS0600系列微機電質量流量計 (MEMS Mass Flow Meter) 由傳感器、本體、信號處理模塊組成。

傳感器是用CMOS半導體工藝制成微機電系統 (MEMS)。傳感器根據熱擴散原理設計, 芯片中央設加熱器, 加熱器的上下游分別配置熱電堆, 熱電堆附設基座測溫體。加熱器和熱電堆的底部設有空腔, 可高效檢測加熱器的熱量以及附近溫度場的變化。加熱元件導入恒定電流后, 其附近區域形成溫度場。介質無流動時，上下游熱電堆的溫差為零，介質流動時，上下游溫差發生變化，且溫差數值與質量流量大小呈正相關關系，通過測量溫差可反算出流體質量流量。傳感器采用熱擴散原理直接測量質量流量, 所以基本無需進行壓力、溫度補償，而且熱擴散原理應用縮小至毫米微米尺度, 因此該傳感器具有精度高、量程寬、靈敏度高的特點。

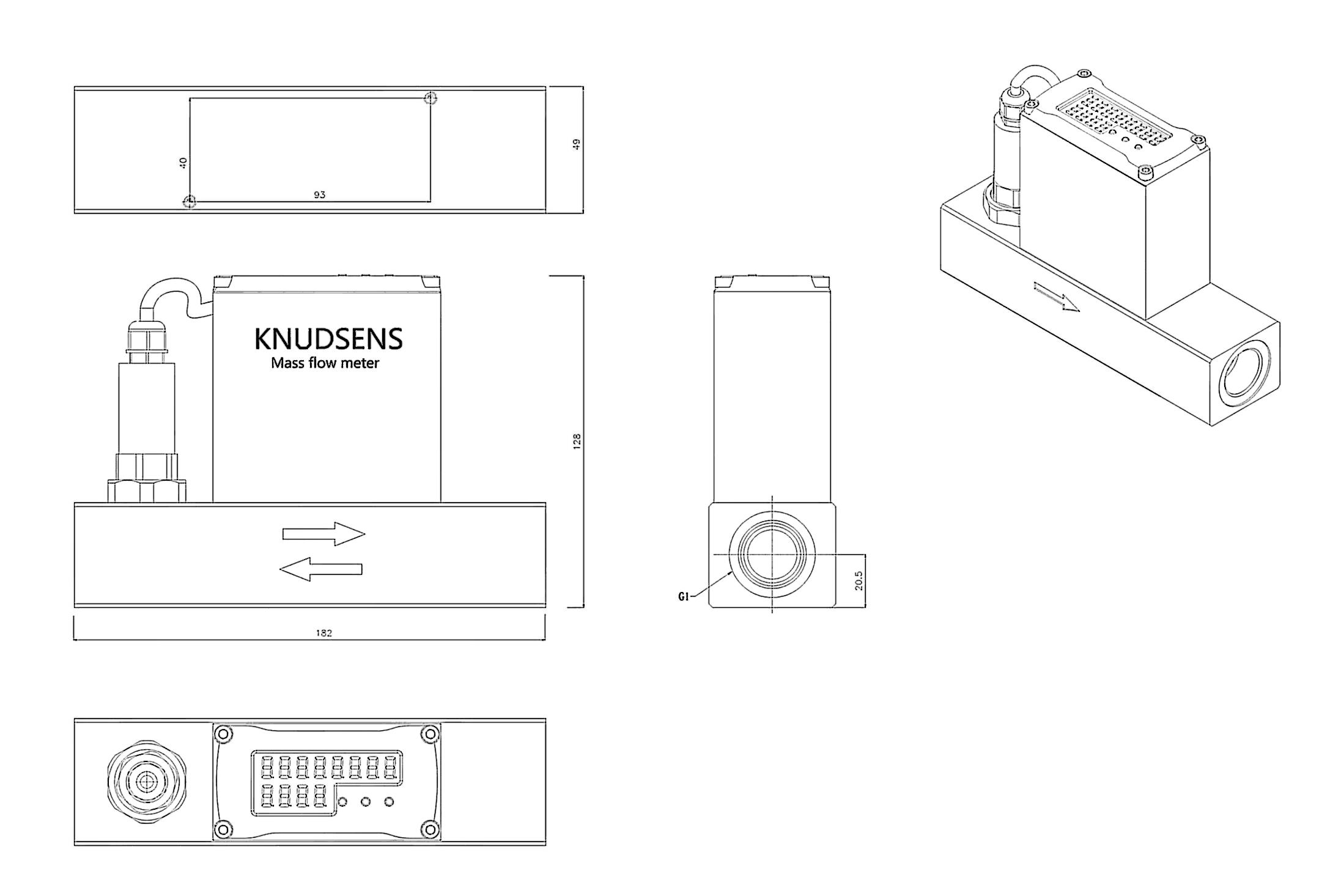

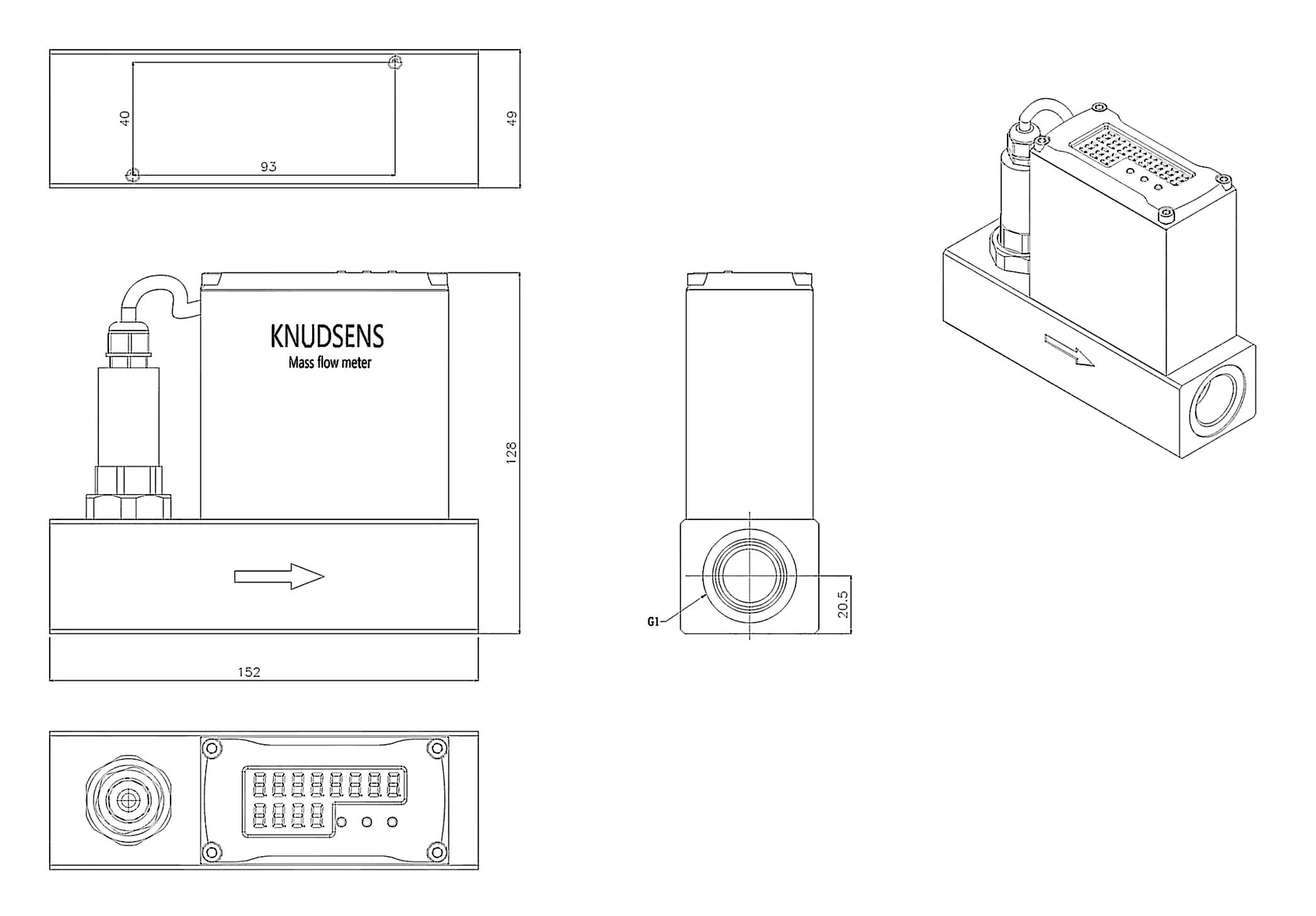

流量計本體由主流道、測量流道、導向結構、過濾結構組成。經過理論計算、大量的數值仿真、實驗室實驗和現場實氣測試驗證完成設計。流道設計滿足經濟、高效、穩定、準確的測量目標。流道壓損小、氣流穩定、線性范圍寬。

信號處理模塊采用性能優良、可靠性高的DSP進行設計。集成數字化自適應信號處理技術, 可有效抑制隨機誤差。模塊具有響應快、精度高、穩定性好的特點。提供便利的計量就地顯示，根據需要可提供RS485，4-20mA，NBIOT等數字和模擬信號輸出與數據遠傳。
